鋁絞線及鋼芯鋁絞線、鋁包鋼芯鋁絞線
一、產品標準
GB/T1179-2008，等效于IEC207-2008及IEC209-2008
二、用途 Usage
適用于架空電力輸配線路。
三、型號、名稱及使用條件

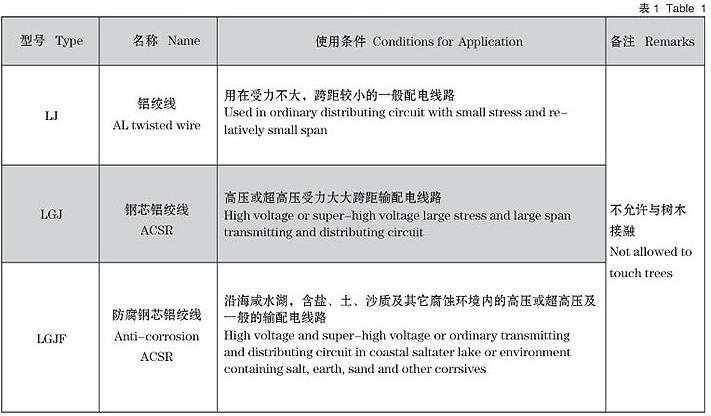

鋁絞線及鋼芯絞線的型號、名稱及使用條件如表1

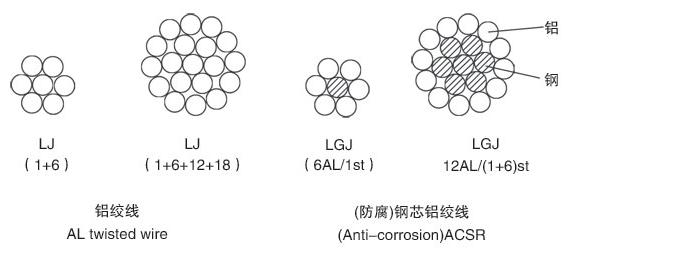

四、結構簡圖
五、規格

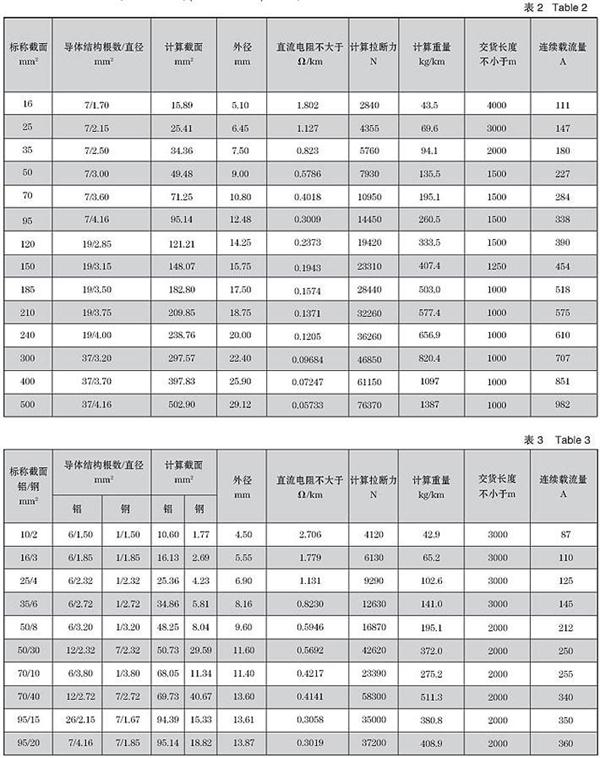

鋁絞線規格如表2，（防腐）鋼芯鋁絞線規格如表3
注 Note: LGJF型的計算重量，應在上表內規定值中增加防腐涂料的重量。其增值為：鋼芯涂防腐涂料者增加2%，內部鋁鋼各層間涂防腐涂料者增加5%。
六、技術特性
1.鋁絞線及鋼芯鋁絞線的直流電阻符合表2及表3規定。
2.成品絞線表面應光潔，不允許有過量的潤滑油脂和與良好產品不相稱的缺陷，絞線中不允許有斷裂的單線。

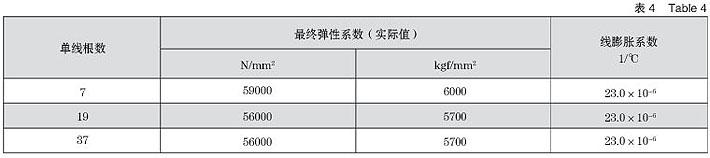

3. 鋁絞線的彈性系數和線膨脹系數如表4
注 Note：
（1） 彈性系數值的精確度為±3000N/mm2
（2） 彈性系數適用于受力在15%～50%計算拉斷力的鋁絞線。

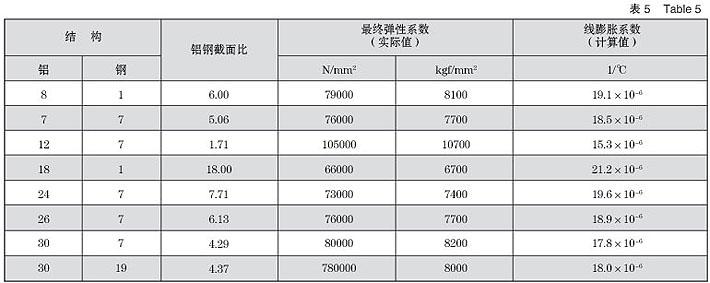

4. 鋼芯鋁絞線的彈性系數和線膨脹系數見表5，不同結構的鋁鋼截面比也列于表5
注 Note：
（1） 彈性系數值的精確度為±3000N/mm2
（2） 彈性系數適用于受力在15%～50%計算拉斷力的鋼芯鋁絞線。
七、交貨要求
1.鋁絞線及鋼芯鋁絞線的交貨長度符合表2和表3規定。任何一根絞線交貨長度的允許偏差為±5 %。允許有5%的總交貨量不小于三分之一制造長度的短段交貨。根據雙方協議，允許以任何長度的絞線交貨。
2.絞線應成盤交貨，最外一層與電纜盤側板邊緣的距離應不小于30mm，并妥善包裝。連在一起的兩根絞線，其連接處應至少剪斷一半鋁線，并將連接處的兩邊扎牢。
短段絞線，允許成圈交貨。每圈至少捆扎三處，并妥善包裝。 |
