支柱避雷器
詳細描述
支柱型避雷器裝置
一、概述
配網架空絕緣化進程很快，但桿上配變區域普遍存在開關、避雷器、接地線夾、支柱等接續部位多帶來了運行故障點多、絕緣安全保護條件差、安裝繁雜、維護難度大且成本高、帶電作業條件差等系列問題。為應對上述問題，必須對桿上配變系統的些設備和線路接法進行改造。

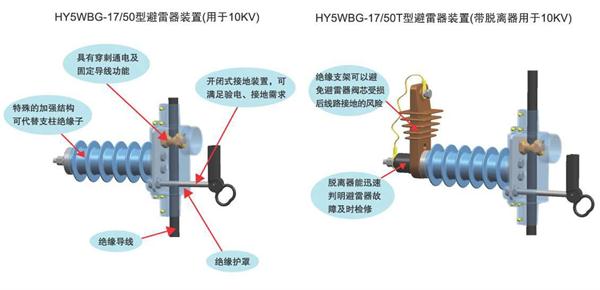

HY5WDG-17/50型氧化鋅避雷器裝置具有帶支柱功能、避雷器功能、母排接線功能、驗電接地功能的合四者功能為一體。由河間市天恒電力器材有限公司研究開發，采用這種裝置同時可減少一根避雷器橫擔（因利用了本來需要的支柱橫擔），可減少下垂線固定用的三個絕緣子，也就是減少七處剝皮點，減少施工工時，同時減少六處故障點，則能達到簡化線路裝置，進一步增加運行安全可靠性的目的，使線路更加簡潔美觀。這種裝置集成了多種功能，把原需要七處剝皮點的絕緣并在一處絕緣，并且此絕緣罩設計合理，能真正做到全程絕緣，為安全和帶電作業創造了有利條件。
二、使用條件
1．環境溫度：±50℃
2．海拔：不超過2000m
3．風速：不超過35m/s
4．污穢等級 III級
5．無易燃、易爆廈劇烈振動的場所
6. 咨詢：河間市天恒電力器材有限公司
三、主要技術參數
| 型號 |
避雷器額定電壓KV （有效值） |
系統標稱電壓KV （有效值） |
避雷器持續運行KV （有效值） |
直流1mA參考電壓不小于KV （有效值） |
雷擊沖擊電流硅壓不大干Kv （有效值） |
電流沖擊2ms方波電流A （峰值） |
大電流壓力釋放預期對稱電流KA（峰值） |
抗彎強度N |
| HY5WBG-17/50 |
17 |
10 |
13 6 |
25 |
50 |
100 |
25 |
1000 |
| HY5WBG-17/50T |
17 |
10 |
13 6 |
25 |
50 |
100 |
25 |
1000 |
| HY5WDG-17/50 |
17 |
10 |
13 6 |
25 |
50 |
100 |
25 |
1000 |
| HY5WDG-17/50T |
17 |
10 |
13 6 |
25 |
50 |
100 |
25 |
1000 |
| HY5WDG-34/90 |
34 |
24 |
27.2 |
25 |
90 |
250 |
50 |
1000 |
| HY5WDG-34/90T |
34 |
24 |
27.2 |
25 |
90 |
250 |
50 |
1000 |
四、產品特點
1．避雷器的芯體和外套，通過模壓成型，使其成為無空腔的密實整體，消除了呼吸作用引起的吸潮，從根本上杜絕 了避雷器芯片受潮導致的事故。
2．避雷器內部采用特殊的加強結構，使其具有良好的機械性能，可以兼作絕緣子。
3．避雷器合成外套用硅橡膠材料制成，使其抗污穢性能強并具有良好的防爆性能。另外重量輕，使用壽命長。
4．避雷器均是按耐Ⅲ級重污穢設計和生產的，其絕緣外套的最小爬電比距為25mm/KV。
5．避雷器總體結構進行了優化設計，具有組合功能。
(1)兼有接地梗，可滿足驗電、接地需求，可簡化桿塔裝置。
(2)特殊的加強結構，使其具有良好的機械性能，可兼作支柱絕緣子。
(3)進雷器裝置，把傳統需要七處護罩并于一處的全絕緣設計。
(4)本避雷器采用全絕緣設計，可有效的避免外力破壞等事故的發生。
6．HY5WDG-1 7/50T避雷器裝置具有帶支柱功能、連接端子母排接線功能、驗電接地功能，其中連接端子母排可分段電纜故障、縮小停電范圍、具有刀閘的分?jǐn)喙δ堋?/FONT> |
|
|
|
|
